铌增强纳米晶合金正在催生性能显著提升的新一代电磁干扰 (EMI) 滤波器。通过提供关键铌材料，以赋予这些纳米晶合金独特功能，巴西矿冶公司在推进滤波器技术方面发挥战略作用。
巴西矿冶公司（作为铌供应商）与国巨集团（通过其KEMET 和 PULSE 品牌）合作，通过优化设计，使纳米晶磁芯材料的效率更高、尺寸更紧凑、热稳定性更优且成本效益更高，为电磁兼容工程师提供了理想的电磁干扰解决方案。
现代电力电子系统中
不断发展的电磁干扰滤波需求
数据中心和电动移动交通平台对先进电磁干扰滤波的需求日益增长。在超大规模云数据中心中，数百千瓦级的功率转换设备（交流/直流整流器、大电流直流-直流变换器、不间断电源系统）密集相邻运行。这些系统通常使用快速开关的宽带隙半导体，其所产生的宽频谱噪声必须被滤除以符合严格的电磁兼容性标准（例如，IEC61000 系列和 CISPR限制）。
采用铁氧体磁芯制造的传统电磁干扰滤波器则难以应对这一环境——保持合规性通常需要大尺寸磁芯或复杂的多级滤波器网络，这不仅会占用宝贵的机架空间，而且会增加不必要的功率损耗。
在数据中心，每一立方英寸的空间和每一瓦特的功率均至关重要。因此，笨重且产生损耗的滤波器日益成为瓶颈。当前挑战是在 150 kHz 至数十 MHz 的频率范围内实现极高的衰减，同时避免滤波器变得过大或效率低下。近期的法规趋势进一步凸显了这一挑战：例如，即将出台的电磁兼容性法规变更会将受监管的频率范围从150 kHz 向下扩展至 9 kHz。

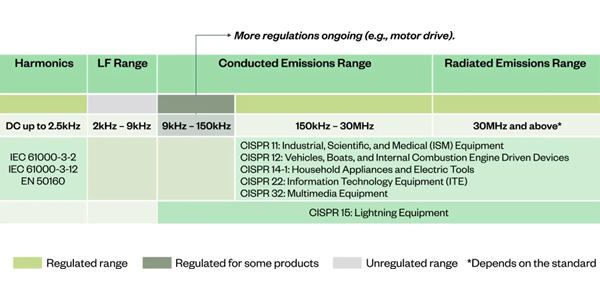

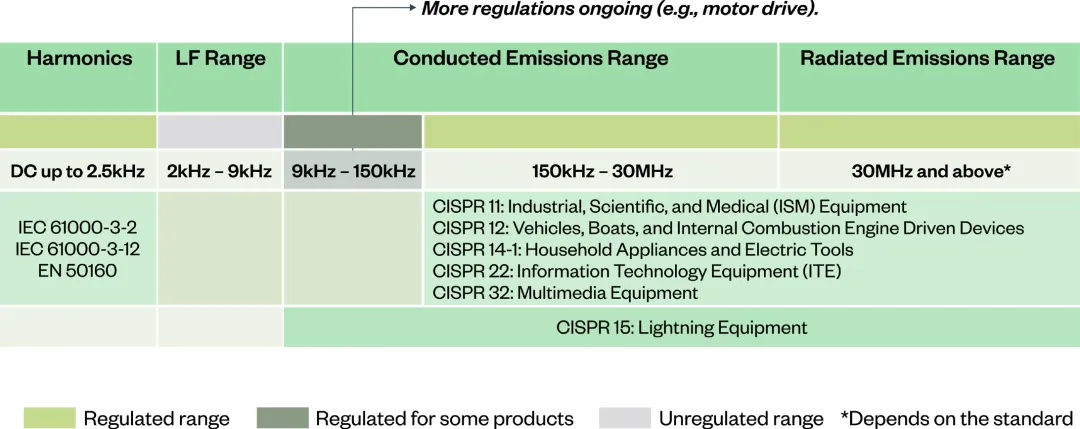

图 1 : 近期的法规趋势进一步凸显了这一挑战：例如，即将出台的电磁兼容性法规变更会将受监管的频率范围从150 kHz向下扩展至9 kHz。(数据来源:《Schaffner APEC 2025 年教程：S02 - 共模电感构造对电磁干扰滤波器抑制的影响》)
鉴于设计工程师目前必须确保在更宽泛的频谱上进行有效噪声抑制，因此对滤波器性能的要求有所提高，并且可能需要采用新的方法（包括在某些情况下采用有源滤波）。这些不断发展的标准意味着必须采用能够在宽频率范围和高功率水平下保持高电感和高阻抗的先进磁芯材料。
电动移动交通涉及的电磁干扰场景同样严苛。电动汽车(EV) 的动力总成和充电系统会产生强烈干扰：高压牵引逆变器将大电流输出到多相电机，而大功率充电站将车辆连接至电网——所有这些均需要进行严格的噪声抑制，以保护敏感的控制电子设备和通信系统。CISPR 25（适用于车辆）和 CISPR 11/32（适用于充电设备）等电动汽车电磁干扰法规制定了严格的抗干扰限制标准。
电动移动交通领域面临的三个主要挑战是大电流处理能力、高密度/低重量要求以及恶劣的工作条件——而纳米晶共模电感在所有方面均表现出色。电动汽车应用中的传统铁氧体共模电感磁芯占用空间更大，仅能滤除最高 1 MHz 的较低频段噪声，且其性能会随温度而发生变化。此外，如果材料开发不足和共模电感设计不当，则随着时间推移，汽车运行过程中的振动和冲击环境可能导致铁氧体磁芯破裂或性能减退。业界的应对之道是转而使用基于纳米晶的电磁干扰滤波器：目前越来越多的一级汽车供应商指定在电动汽车的电磁干扰滤波器中使用纳米晶磁芯，旨在承载现代电力传动系统大电流的同时，满足 CISPR 25 规定的严格限制标准。正如我们将探讨的，纳米晶共模电感融合了高电感、大电流容量和高热稳定性等特点，这些特点是确保在此类尖端应用中保持合规性和可靠性的必要条件。
纳米晶软磁材料 ——
电磁干扰滤波器的突破
纳米晶软磁合金代表用于电磁干扰抑制的磁芯材料的突破，其性能远超传统铁氧体陶瓷。铁氧体是具有中等磁导率的氧化物陶瓷，相较而言，纳米晶材料是经过加工后具有超细晶粒显微组织结构的金属合金。通常，此类材料的制造方法是将铁基熔融合金快速凝固形成薄带，随后在受控条件下退火，从而在非晶基体中形成均匀的纳米级晶体（约 10 纳米的晶粒）。最终产物为具有极低矫顽力和近零磁致伸缩特性的“软磁”材料，这意味着该材料能够以最低的能量损耗轻松实现磁化和退磁并且对机械应力不敏感。相比铁氧体，该材料在既定尺寸下可以产生极高的相对磁导率和电感，因此是交流/直流或直流/直流输入和输出滤波的理想选择。关键的一点是，纳米晶合金集铁基金属的高饱和磁化强度与精细纳米结构的超高磁导率于一体。在合金中添加少量铌（数量级约为 3% 原子百分比），是实现这种纳米晶结构和性能的关键。

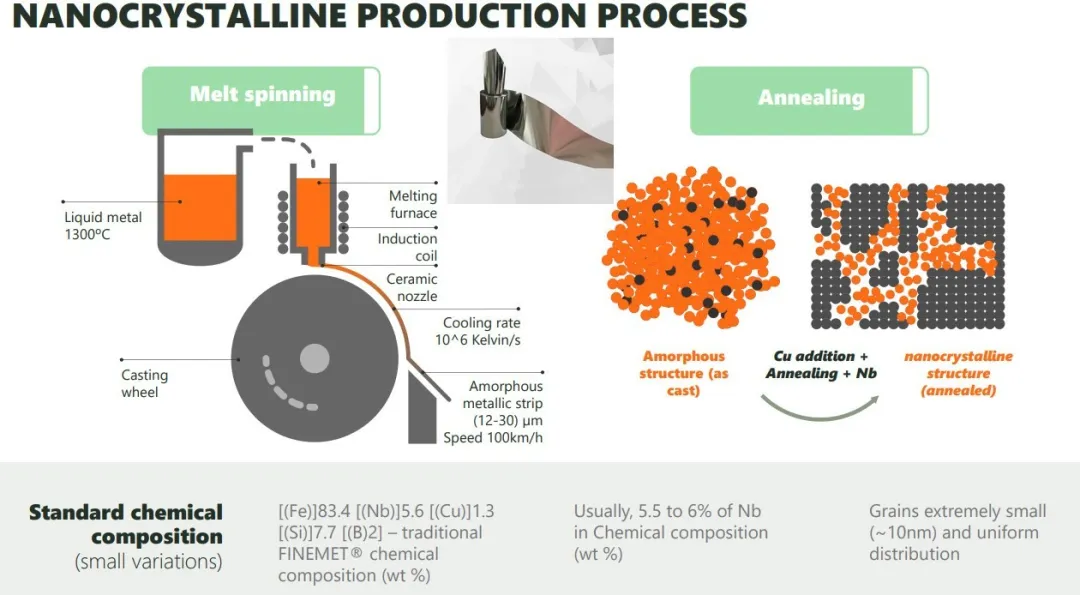

图 2 ：纳米晶带材与磁芯生产工艺
例如，著名的 FINEMET 系列（含铌和铜添加的 Fe-Si-B 合金）依靠铌元素来诱导形成所需的纳米晶相，从而获得优异的软磁特性。铌在这些合金中有助于实现晶粒细化和提高热稳定性等重要功能。在实践中，纳米晶磁芯提供了一种罕见的综合特性：极高的饱和磁感应强度与极低的矫顽力——这是传统铁氧体乃至早期非晶合金无法实现的平衡。因此，纳米晶磁芯可以在非饱和状态下承受更强的磁场（支持更高的扼流圈电流），同时在高频下保持低磁芯损耗。
国巨集团旗下的 KEMET 和 PULSE 品牌提供基于应用的电磁兼容性解决方案，包括高温铁氧体、高磁导率铁氧体和纳米晶材料（具有高磁导率和耐高温特性）。
国巨集团旗下品牌长期将此类含铌纳米晶合金用于制造新一代电磁干扰抑制元件。纳米晶薄带通常被绕制成环形磁芯，用于制造共模电感或集成到多级滤波器模块中。由于退火后的金属薄带材料具有脆性，因此这类磁芯通常采用外壳封装或树脂灌封，以保证机械稳定性。正如下文所述，使用此类先进磁芯材料带来的回报是电磁干扰滤波器的电气性能显著提升，由此可以获得传统材料难以企及的紧凑型大功率滤波器。
纳米晶磁芯与传统铁氧体磁芯的优势对比
采用纳米晶磁芯的共模电感可在低能耗下实现单位体积的高阻抗，相比于等效铁氧体磁芯的共模电感，其采用的设计更加紧凑，且滤波的频率范围更宽。
相比于传统铁氧体磁芯，纳米晶电磁兼容性/共模电感滤波器磁芯具有显著优势，可以直接满足目前高性能电力电子设备的需求，其主要优势包括：
高磁导率与单匝电感量：
纳米晶磁芯具有极高的磁导率，能够以更少的线圈匝数和更小的磁芯体积达到既定的噪声滤波电感值。例如，纳米晶共模电感仅需少量绕组匝数即可达到毫亨级电感，而铁氧体磁芯共模电感则需要更多线圈匝数（及更大尺寸）方可达到相同电感值。纳米晶共模电感线圈匝数的减少将有助于大幅降低绕组的寄生电容，从而保障高频滤波的有效性，而对于多匝铁氧体共模电感线圈，这些高频信号将被旁路。简而言之，磁导率越高，意味着可以采用更加紧凑的滤波器线圈设计，同时在更宽泛的频带内保持性能不变。
高饱和磁通与电流承载能力：
纳米晶磁芯在饱和前可以承受远高于铁氧体的磁通密度(B_sat)。在实践中，这意味着纳米晶金属磁芯可在所需的既定电感水平下支持明显更高的共模电流，且避免发生饱和。采用纳米晶磁芯制造的共模电感在紧凑尺寸下提供 30~50A 额定电流，而具有同等电感的铁氧体共模电感的电流限值通常为 10~15A。事实上，纳米晶共模电感是目前用于大电流电磁干扰噪声抑制的唯一可行方案——若采用铁氧体替代方案，则其体积必须极其庞大，而这将使其失去实用价值。完全无法满足规定的衰减要求。在汽车和数据中心应用中，必须在承载大稳态电流或浪涌事件的同时避免发生性能减退，因此这一高饱和特性至关重要。
低损耗和高效率：
当需要达到特定电感值时，磁芯的线圈匝数和材料参数是设计中的决定因素。铌增强纳米晶合金的独特显微组织结构可以产生极高的单匝电感值，尤其在高开关频率下性能更优。换言之，由于达到既定电感值所需的匝数更少，因此铜损大幅降低。例如，KEMET 新推出的GTX 系列滤波器主打的优势在于，相比于传统铁氧体设计，纳米晶磁芯材料的损耗明显降低，从而可以直接提升滤波器效率。直流损耗的降低不仅可以提升电力系统的能效（该因素对数据中心的电能使用效率 (PUE)和电动汽车的续航里程至关重要），而且可以简化滤波器的热管理（减少散热片的尺寸或降低整体运行温度）。
热稳定性与可靠性：
纳米晶滤波器可在较宽温度范围内保持稳定性能。含铌纳米晶合金的磁导率和损耗特性在大约 150°C 及以上温度条件下仍保持稳定，且变化极小。相比之下，许多铁氧体材料会在高温下出现磁导率骤降或损耗增加（部分铁氧体无法在 120°C 以上使用，具体视等级而定）等问题。纳米晶磁芯可以在 150°C 下保持稳定，因此能够确保在汽车引擎盖下方或数据中心“热通道”等恶劣环境下可靠地抑制电磁干扰。此外，纳米晶合金具有近零磁致伸缩特性（部分归功于铌添加），这意味着磁化时的磁芯产生的机械应变可以忽略不计。纳米晶磁芯的带绕结构还具有十分良好的抗机械冲击与振动性能，尤其经适当灌封或封装后性能更佳。上述因素共同保障了纳米晶电磁干扰滤波器卓越的长期可靠性——这是汽车和其他任务关键型应用领域的核心关注点，因为这些领域要求元件具有多年使用寿命且需要提供质保。
总而言之，纳米晶磁芯技术通过提供更高单匝电感量、更大电流承载能力、更低损耗以及极端条件下的稳定性能，从而突破了铁氧体的主要局限。对于需要满足日益严苛的空间、效率和合规目标的电磁干扰滤波器设计人员而言，该技术具有革命性意义。

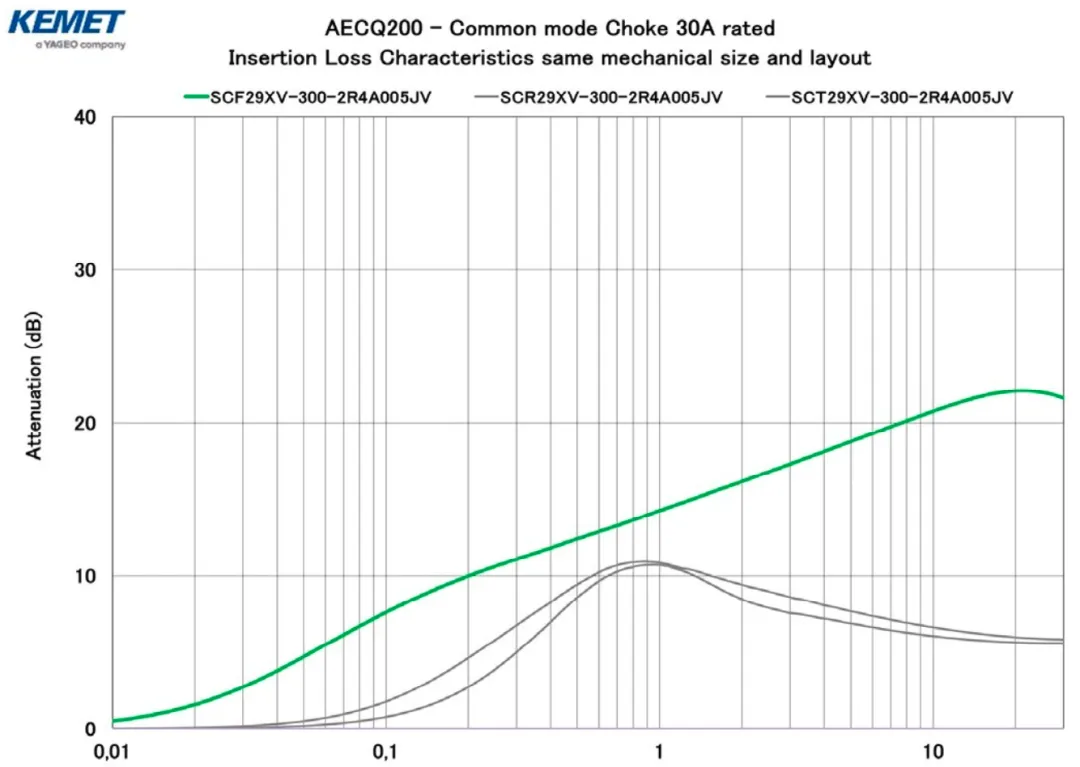

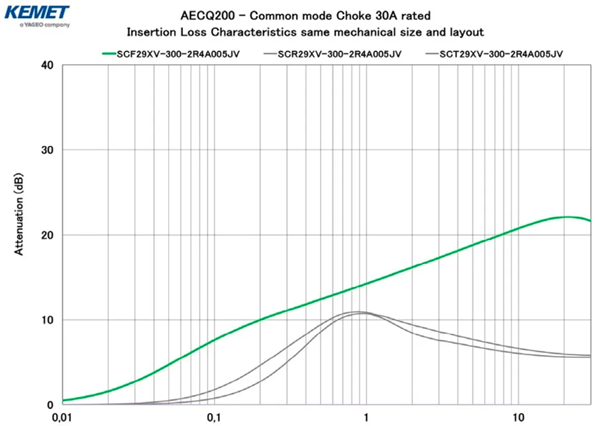

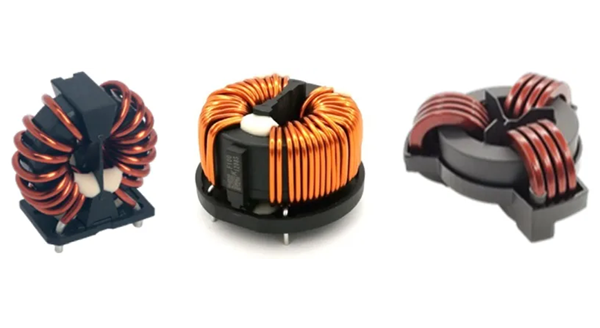

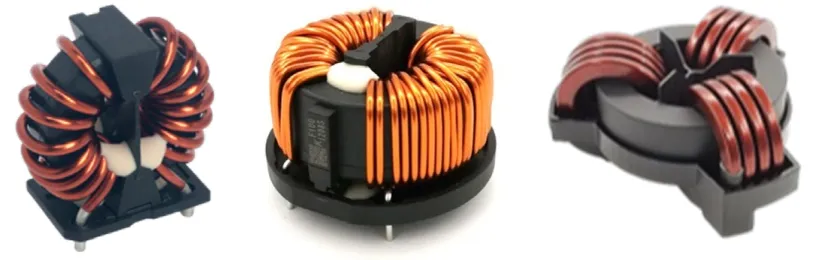

图 4：具有最高插入损耗和采用纳米晶磁芯材料的 SCF29XV采用高 µ 值铁氧体材料 (<120°C) 的 SCR29XV采用高 B 值铁氧体材料以承受高共模电流（例如，电机驱动）的SCT29XV
应用聚焦：数据中心
大功率纳米晶电磁干扰滤波器示例（国巨 KEMETGTX 系列，三相 500VAC 滤波器，额定电流50~100A）。相比于传统铁氧体滤波器，此类采用纳米晶磁芯的滤波器采用明显更加紧凑且轻量封装即可实现优异衰减特性。此类滤波器在设计上可以满足三相电力系统（包括数据中心配电单元）严格的电磁兼容性要求，同时将空间占用与重量减至最小。

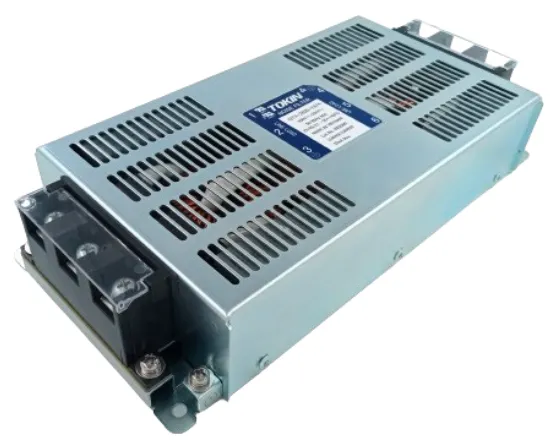

图 5：国巨：KEMET GTX 系列
现代数据中心所需的电磁干扰滤波器，必须能够确保在极高的功率水平下符合电磁兼容性法规，同时避免占用宝贵的机架空间或影响电气效率。纳米晶磁芯滤波器成为应对这一挑战的理想解决方案。例如，三相纳米晶电磁干扰滤波器模块（例如，国巨的 GTX 系列）仅需采用相对简单的单级滤波器设计，即可使 20 千瓦的服务器电源满足欧盟及国际电磁兼容性指令（例如，欧盟电磁兼容性指令2014/30/EU），同时避免传统滤波器的过大体积和过高损耗。
大电流纳米晶滤波器(50A、100A 及以上）可以安装在母线面板或配电单元中，以阻断服务器与电网间的传导干扰。纳米晶磁芯提供的宽带阻尼意味着这些滤波器能够抑制 150 kHz至数十 MHz的噪声，从而减少对复杂多级滤波的需求。
在实践中，使用纳米晶共模电感通常可以帮助设计人员以更简单的滤波器拓扑满足严格的传导发射限值(150kHz~30 MHz)，而基于铁氧体的解决方案可能需要两级或更多的共模电感和电容。这种电磁干扰滤波器的简化设计不仅节约空间与元件数量，而且往往能够降低插入损耗。对于现代数据中心而言，每一立方英寸的空间和每一瓦特的损耗均至关重要。因此，这类简化设计和空间节约极具价值。
针对数据中心应用提供的另一关键优势是热性能与可靠性的改进。高密度刀片式服务器电源或电信整流器等设备可能高温运行。使用能够在 130°C 下保持稳定的共模电感磁芯可以避免使电磁干扰滤波器成为系统可靠性的短板。使用纳米晶磁芯可以降低铜损，这也意味着滤波器自身的发热量更少，因此有助于提升整体设施效率和减小尺寸——考虑到数据中心已消耗全球约 2% 的电力且面临电能使用效率优化的压力，这一点尤为重要。总而言之，纳米晶电磁干扰滤波器与数据中心的发展趋势完美契合——即，提高电力配送网络中的功率密度和效率，同时保持稳定的可靠性。
应用聚焦：电动汽车

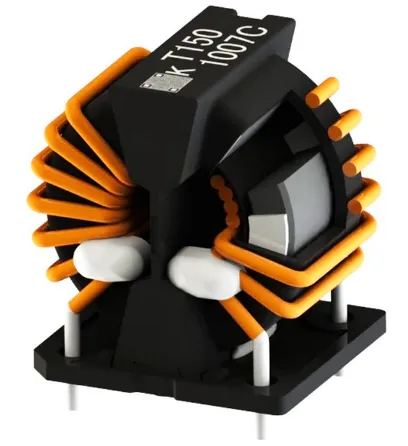

图 6：KEMET：基于纳米晶的 SCF-XV 共模电感
汽车和电动移动交通领域已迅速成为纳米晶电磁干扰滤波器技术的重要受益者。电动汽车动力总成和充电基础设施的电磁干扰特征极具挑战性：高压电池逆变器在60~250kHz的频率下切换大电流，而传导式充电站可能将噪声回注至电网。所有这些设备均必须满足严格标准，以确保电磁兼容性。
纳米晶磁芯滤波器经证明在应对这些挑战方面发挥重要作用。如前所述，电动移动交通领域的两个关键需求是承载大电流和耐受恶劣条件（温度、振动等），而纳米晶共模电感在这两个方面均表现卓越。例如，KEMET（国巨集团）推出了针对电动汽车和工业电源电磁干扰抑制的SCF-XV 系列共模电感。根据制造商的介绍，采用纳米晶合金磁芯制造的 SCF-XV 共模电感可以实现“比其他共模电感更高的电感与阻抗值、更宽泛频率响应及更小占用面积”。值得注意的是，该系列的额定电压高达1000 VAC/DC（同类产品中最高），并通过了 AEC-Q200 汽车标准认证。
相比之下，基于传统铁氧体的共模电感在既定性能水平下通常占用更大体积。通过超越当前电动汽车电池系统常见的 800V 基准，纳米晶共模电感（例如，SCF-XV）使工程人员确信，新一代电动汽车的主直流母线、逆变器输出及充电器接口均可满足电磁干扰要求。此类高性能元件已逐渐全面采用。所有一级和 OEM 汽车供应商均已开始集成纳米晶电磁干扰扼流圈，以满足其电动汽车动力单元适用的 CISPR 25 发射限值，而相同尺寸/性能等级的铁氧体技术无法实现这一点。纳米晶滤波器还有助于简化电动汽车充电中的电磁干扰抑制。在车载充电器 (OBC) 和大功率直流快速充电器中，纳米晶共模电感可以采用紧凑的滤波器设计，从而在宽频带范围内保持高衰减性能，这一点至关重要，因为变流器的开关频率持续攀升，而即使在较低开关频率下，电压上升时间的缩短也会产生高频谐波。由于纳米晶磁芯能同时有效抑制低频传导噪声和高频分量，因此单个纳米晶共模电感通常可以替代滤波器网络中的多个铁氧体基电磁干扰元件。这一点已经在电动汽车快速充电器应用中得到验证，纳米晶共模电感可以提供 20 kHz 至10 MHz的有效噪声滤波，从而省去了使用铁氧体磁芯时所必需的第二级滤波器，其结果是获得了更小巧、更轻量的滤波器组件，且该组件在满足 CISPR 11/32 发射限值的同时仍留有充足裕量。
汽车工程师还高度认可铌合金纳米晶磁芯的热稳健性：在汽车引擎盖下的环境温度可达 120°C（叠加高电流自发热）的工况下，纳米晶电感器仍保持稳定，同时避免某些铁氧体在极端温度下出现的电感值急剧下降问题。这些因素有助于保障汽车电磁干扰滤波器的长期可靠性。这对通常需要为功率电子设备提供 8~10 年或更长质保的电动汽车 OEM 至关重要。纳米晶电磁干扰滤波器正在电动移动交通行业被加速采用，因为设计人员均认识到其带来的优势：该技术能够满足严苛的电磁干扰法规和高功率性能需求，而传统铁氧体解决方案难以实现这一点。
结论与展望
通过铌合金化增强的纳米晶软磁材料正在变革高密度电力电子设备中的电磁干扰滤波器设计。通过突破传统铁氧体的局限性，纳米晶磁芯可以帮助工程人员构建明显更紧凑、承载功率更大、并可在宽频谱范围内更高效运行滤波器。巴西矿冶公司与国巨集团的合作展示了材料科学的创新如何转化为实际的工程解决方案：巴西矿冶公司为此类先进合金提供关键的铌专业技术与供应链，而国巨（通过KEMET 和 PULSE 等品牌）采用具有卓越性能的纳米晶合金设计电感元件和滤波器模块。其合作成果是，能够以更少妥协满足现代数据中心和电动汽车等应用中严苛需求的新一代电磁干扰滤波器。
随着电磁干扰法规标准持续收紧（例如，即将把传导发射测试频率向下扩展至9 kHz），以及功率转换技术向更高频率和功率密度推进，纳米晶材料势必将发挥更加关键的作用。纳米晶磁芯固有的宽频带性能为应对这些更严格标准提供了缓冲，且往往采用节省空间与成本的更简洁设计即可确保合规。展望未来，我们预计纳米晶电磁干扰滤波器将在各个行业获得更广泛的采用，并通过合金成分的持续创新（可能通过提高铌含量或其他元素添加）进一步提升性能。
总而言之，含铌纳米晶软磁材料已被证明是实现紧凑且高效的电磁干扰解决方案的战略性材料。随着工程师对更清洁、更强大和更可靠电子系统的追求，其作用将有增无减。
